Liema magna CNC hija l-aħjar għall-proġett tiegħek? L-għażla bejn router CNC u mitħna CNC tista 'tħalli impatt fuq ir-riżultati tal-manifattura tiegħek. It-teknoloġija CNC għandha rwol kruċjali fl-industriji moderni, li toffri preċiżjoni u effiċjenza. Imma x'inhuma d-differenzi ewlenin bejn dawn il-magni?
F'din il-kariga, aħna nkissru d-distinzjonijiet bejn routers CNC u CNC Mills. Int ser titgħallem dwar l-istrutturi, l-applikazzjonijiet, u l-aħjar użi tagħhom f'diversi industriji. Sa l-aħħar, int taf liema magna CNC hija ideali għall-proġett li jmiss tiegħek.

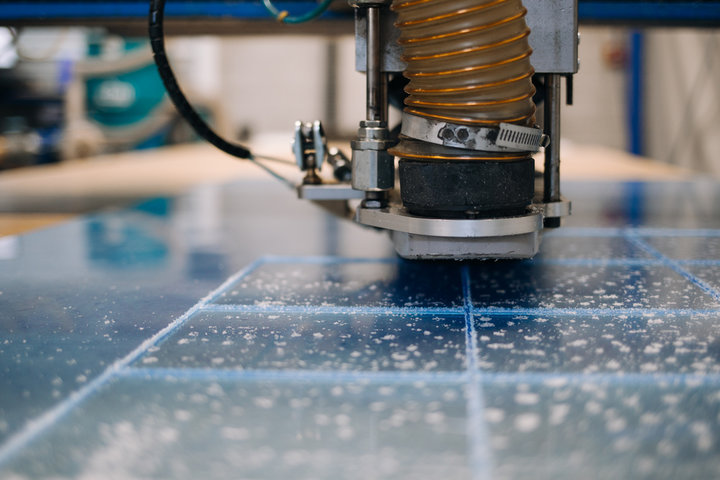

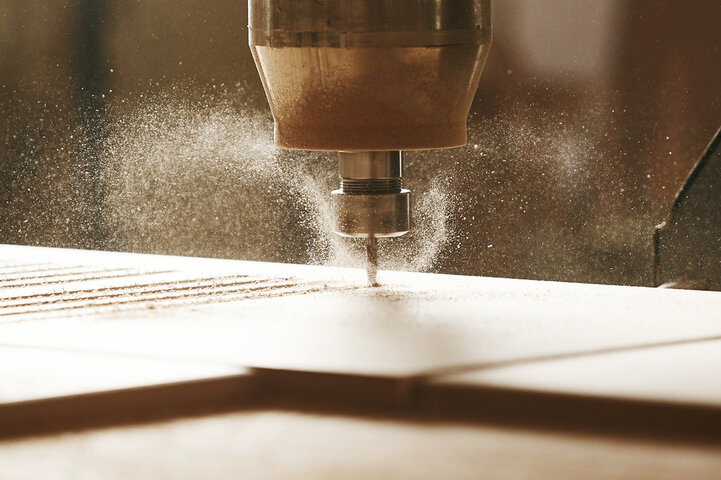

X'inhu router CNC?
Router CNC huwa magna kkontrollata mill-kompjuter użata biex tinqata ', tinqata', jew tgħaqqad materjali f'disinji speċifiċi. Jopera billi jċaqlaq għodda li ddur tul assi multipli biex jitneħħa l-materjal, u jsawwar il-biċċa tax-xogħol. B'differenza minn routers tradizzjonali li jinżammu fl-idejn, ir-routers CNC huma awtomatizzati, li jipprovdu preċiżjoni u ripetibilità ogħla għal kompiti kumplessi.
Karatteristiċi ewlenin u komponenti ta 'router CNC jinkludu:
Qafas robust u tabella biex jappoġġjaw il-biċċa tax-xogħol
Magħżel li jżomm l-għodda tal-qtugħ u jiċċaqlaq tul l-assi X, Y, u Z
Stepper jew muturi servo biex jikkontrollaw il-moviment tal-magħżel
Sistema tal-kompjuter b'software CAD / CAM biex tiddisinja u tesegwixxi operazzjonijiet ta 'qtugħ
Sistemi tal-vakwu jew tal-morsa biex tiżgura l-materjal waqt il-magni
Routers CNC huma magni versatili li jistgħu jaħdmu ma 'varjetà ta' materjali aktar artab, inklużi:
Injam: MDF, plajwud, injam iebes, u injam artab
Plastik: akriliku, polikarbonat, pvc, u hdpe
Metalli rotob: aluminju, ram, u ram
Foams u komposti
Industriji u applikazzjonijiet li komunement jużaw routers CNC huma:
Xogħol tal-injam u armarji
Sinjali u inċiżjoni
Prototipi mgħaġġla u żvilupp tal-prodott
Industriji aerospazjali u tal-karozzi
Għamara u disinn ta 'ġewwa
Kif jaħdmu r-routers CNC
Il-proċess ta 'rotta CNC jibda bit-tfassil tal-parti bl-użu ta' softwer CAD (disinn megħjun mill-kompjuter). Il-fajl CAD imbagħad jiġi kkonvertit fi programm CAM (manifattura megħjuna mill-kompjuter), li jiġġenera l-kodiċi G li fih il-mogħdijiet tal-għodda u l-parametri tal-qtugħ.
Il-kodiċi G huwa mgħobbi fis-softwer ta 'kontroll tar-router CNC, li jinterpreta l-istruzzjonijiet u jibgħat kmandi lill-muturi tal-magna. Il-magħżel, mgħammar bl-għodda tat-tqattigħ xierqa, jiċċaqlaq tul l-assi X, Y, u Z, wara l-passaġġ ipprogrammat biex jitneħħa l-materjal mill-biċċa tax-xogħol.
Routers CNC jużaw diversi għodod u bits tal-qtugħ, skont il-materjal u l-qatgħa mixtieqa. Xi tipi komuni jinkludu:
Biċċiet dritti għal qtugħ u profil ta 'skopijiet ġenerali
V-bits għall-inċiżjoni u t-tinqix
Ball Nose Bits għal Kontorni 3D u Sculpting
Bits tal-kompressjoni għal qatgħat nodfa fuq iż-żewġ naħat tal-materjal
L-għażla tas-softwer u l-metodu ta 'programmazzjoni tiddependi fuq il-kumplessità tal-proġett u l-preferenza tal-operatur. Softwer Popolari CAD / CAM għal Routers CNC jinkludi:
Autodesk Fusion 360
Vcarve pro
Mastercam
Aspira
Billi tgħaqqad softwer avvanzat, kontroll tal-moviment preċiż, u għodod tal-qtugħ versatili, routers CNC joffru soluzzjoni qawwija għall-ħolqien ta 'forom u disinji kumplessi f'firxa wiesgħa ta' materjali.

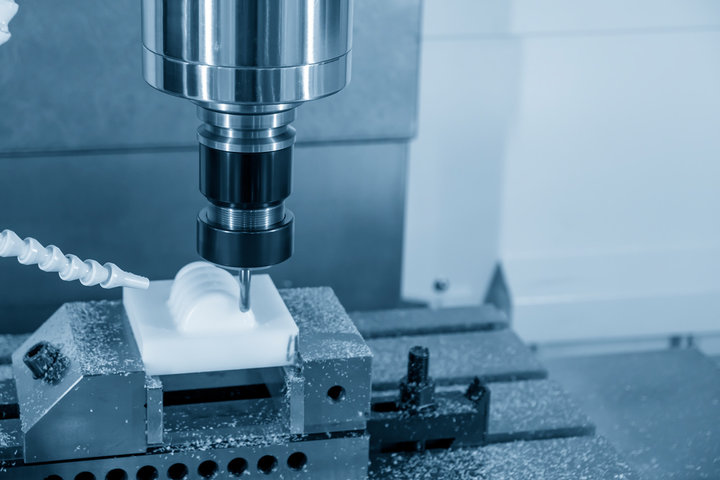

X'inhi mitħna CNC?
Mitħna CNC, magħrufa wkoll bħala ċentru tal-magni CNC, hija għodda tal-magna kkontrollata mill-kompjuter li tneħħi l-materjal minn biċċa tax-xogħol billi tuża għodod tal-qtugħ li jdur biex toħloq partijiet preċiżi b'ġeometriji kumplessi. Huwa kapaċi jwettaq firxa wiesgħa ta 'operazzjonijiet ta' magni, inkluż tħaffir, boring, tħin u tapping.
Karatteristiċi ewlenin u komponenti ta 'mitħna CNC jinkludu:
Bażi b'saħħitha u kolonna biex tipprovdi riġidità u stabbiltà waqt il-magni
Magħżel li jżomm u jdur l-għodda tal-qtugħ b'veloċità għolja
Assi lineari (x, y, u z) li jiċċaqalqu l-biċċa tax-xogħol jew il-magħżel
Għodda li tbiddel l-għodda li tippermetti l-bidla awtomatika tal-għodda tat-tqattigħ
Sistema ta 'kontroll tas-CNC li tinterpreta l-kodiċi G u tikkontrolla l-movimenti tal-magna
Mills CNC huma ddisinjati biex jimmaniġġjaw varjetà ta 'materjali, partikolarment sustanzi aktar diffiċli bħal:
Metalli: Aluminju, Azzar, Stainless Steel, Titanium, u Brass
Plastik: Nylon, Peek, Pom, u Polykarbonat
Komposti: fibra tal-karbonju, fibreglass, u kevlar
Materjali Eżotiċi: Inconel, Hastelloy, u Ċeramika
Industriji u applikazzjonijiet li jiddependu fuq Mills CNC għall-magni ta 'preċiżjoni jinkludu:
Aerospazjali u difiża: komponenti ta 'inġenji tal-ajru, missili, u satelliti
Karozzi: Partijiet tal-magna, komponenti ta 'trasmissjoni, u sistemi ta' sospensjoni
Mediku: Strumenti kirurġiċi, impjanti, u prostetiċi
Enerġija: Xfafar tat-Turbina, Korpi tal-Valv, u Komponenti tal-Pompa
Moffa u Die Making: Injezzjoni Forom, Die Casting Dies, u Forġa ta 'l-Imut
Kif jaħdmu CNC Mills
Il-proċess tat-tħin CNC jibda bil-ħolqien ta 'mudell CAD 3D tal-parti. Il-fajl CAD imbagħad jiġi pproċessat mis-softwer CAM, li jiġġenera l-kodiċi G li fih il-mogħdijiet tal-għodda, il-parametri tal-qtugħ, u l-kmandi tal-magni.
Il-kodiċi G huwa mgħobbi fis-sistema ta 'kontroll tal-mitħna CNC, li tinterpreta l-istruzzjonijiet u tesegwixxi l-operazzjonijiet tal-magni. L-għodda tal-qtugħ, miżmuma fil-magħżel, iddur b'veloċità għolja waqt li l-assi lineari jiċċaqalqu l-biċċa tax-xogħol jew il-magħżel b'mod ikkoordinat biex jitneħħa l-materjal skont il-passaġġ ipprogrammat.
Mills CNC jimpjegaw firxa wiesgħa ta 'għodod u bits tal-qtugħ, kull wieħed iddisinjat għal materjali speċifiċi u applikazzjonijiet tal-magni. Xi tipi komuni jinkludu:
Imtieħen tat-Tmiem: Użat għal tħin periferali, slotting, u kontorn
Face Mills: Użat għall-magni kbar u uċuħ ċatti
Drill Bits: Użat għall-Ħolqien ta 'Toqob u Kavitajiet
Għodda tal-kamin: Użata għall-produzzjoni ta 'ħjut interni u esterni
Mills CNC avvanzati jista 'jkollhom assi ta' moviment addizzjonali, bħal assi li jduru (A, B, u C), li jippermettu ġeometriji ta 'parti aktar kumplessi u magni simultanji ta' 5 assi.
Softwer u programmazzjoni għal imtieħen CNC jinvolvu l-użu ta 'sistemi CAD / CAM sofistikati, bħal:
Mastercam
Autodesk Fusion 360
Siemens NX
Catia
Dawn il-pakketti tas-software jippermettu l-ħolqien ta 'mudelli 3D dettaljati, il-ġenerazzjoni ta' mogħdijiet ta 'għodda effiċjenti, u s-simulazzjoni ta' proċessi ta 'magni biex jottimizzaw il-produzzjoni u jimminimizzaw l-iżbalji.

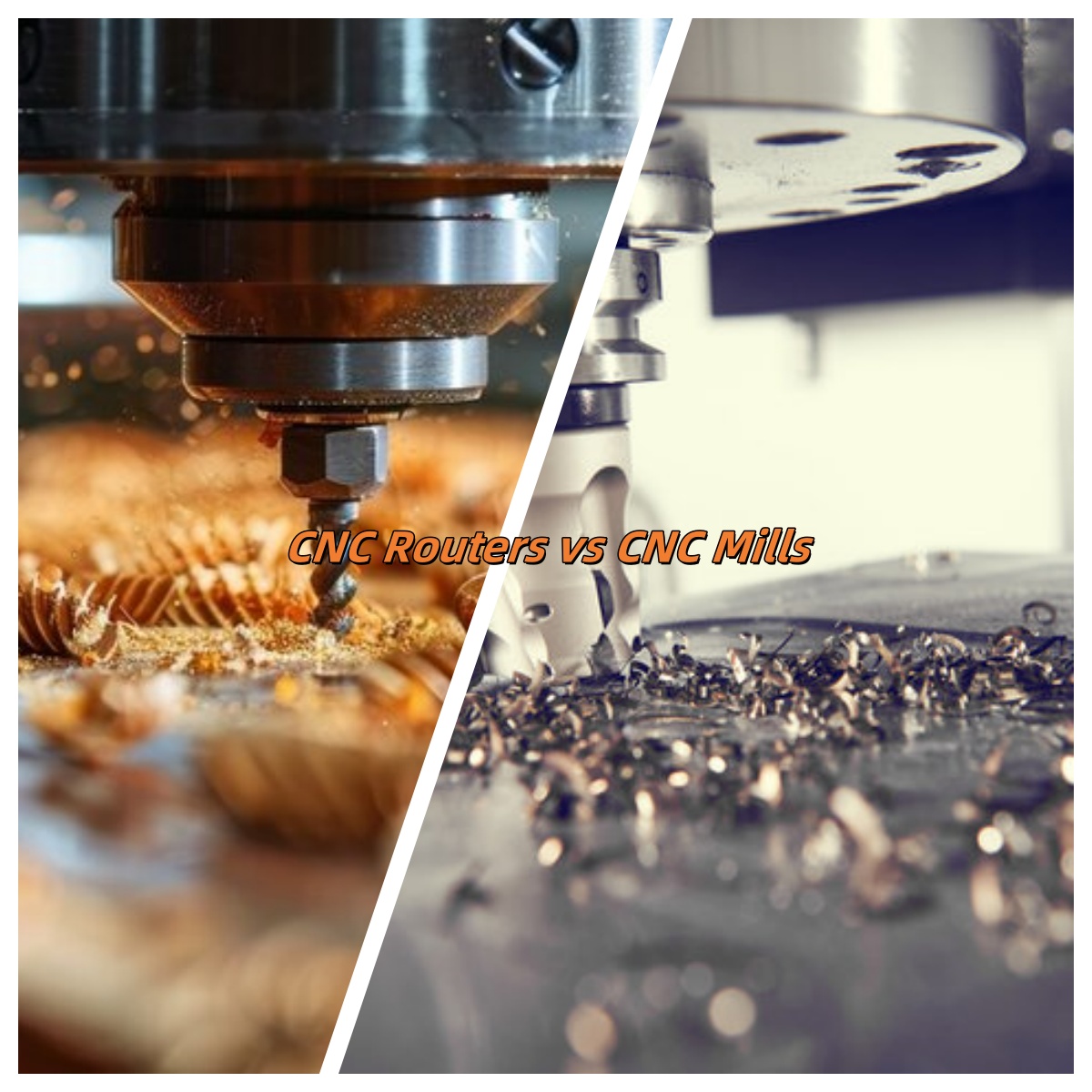

CNC Router vs CNC Mill: Differenzi Ewlenin
Filwaqt li r-routers CNC u l-imtieħen CNC jaqsmu xebh fl-operazzjoni kkontrollata mill-kompjuter tagħhom, huma differenti f'diversi aspetti ewlenin li jagħmluhom xierqa għal applikazzjonijiet u materjali differenti.
Materjali
Routers CNC jisbqu fil-magni ta 'materjali aktar artab, bħal:
Injam: MDF, plajwud, injam iebes, u injam artab
Plastik: akriliku, PVC, polikarbonat, u HDPE
Komposti: fibreglass, fibra tal-karbonju, u Kevlar
Metalli rotob: aluminju, ram, u ram
B'kuntrast, l-imtieħen CNC huma ddisinjati biex jimmaniġġjaw materjali aktar diffiċli, inklużi:
Metalli: azzar, azzar li ma jissaddadx, titanju, u ħadid fondut
Plastik iebes: Nylon, Peek, u Ultem
Ċeramika u ħġieġ
Ligi Eżotiċi: Inconel, Hastelloy, u Waspaloy
Veloċità tal-qtugħ u preċiżjoni
Routers CNC tipikament joperaw b'veloċitajiet ta 'qtugħ ogħla meta mqabbla ma' Mills CNC. Huma jipprijoritizzaw rati ta 'tneħħija ta' materjal aktar mgħaġġla, u jagħmluhom ideali għal proġetti fuq skala kbira u prototipi rapidi. Madankollu, din il-fokus fuq il-veloċità tista 'tirriżulta fi preċiżjoni u eżattezza moderata.
Min-naħa l-oħra, CNC Mills jipprijoritizza l-preċiżjoni u l-eżattezza fuq il-veloċità. Huma joperaw b'veloċitajiet ta 'qtugħ aktar baxxi biex iżommu tolleranzi stretti u jipproduċu finituri ta' kwalità għolja fuq partijiet kumplessi. Mills CNC huma kapaċi jiksbu livelli ferm ogħla ta 'preċiżjoni minn routers.
Żona tal-Qtugħ u Konfigurazzjoni tal-Assi
Routers CNC spiss ikollhom żoni ta 'qtugħ akbar, li jippermettulhom jakkomodaw biċċiet tax-xogħol ikbar u materjali tal-folja. Huma komunement għandhom tabella wieqfa fejn il-biċċa tax-xogħol tibqa 'ffissata waqt li l-magħżel jiċċaqlaq tul l-assi X, Y, u Z.
B'kuntrast, l-imtieħen CNC għandhom żoni ta 'qtugħ iżgħar iżda joffru aktar flessibilità fil-moviment tal-biċċa tax-xogħol. It-tabella ta 'mitħna CNC tista' timxi tul l-assi X u Y, waqt li l-magħżel jiċċaqlaq tul l-assi z. Din il-konfigurazzjoni tippermetti li l-imtieħen CNC iwettqu operazzjonijiet ta 'magni aktar kumplessi u kkomplikati.
Spiża
Routers CNC huma ġeneralment aktar aċċessibbli mill-imtieħen CNC minħabba l-kostruzzjoni aktar sempliċi tagħhom u jiffokaw fuq materjali aktar artab. Huma soluzzjoni kosteffikaċi għal negozji u individwi li jaħdmu ma 'injam, plastik, u komposti.
CNC Mills, min-naħa l-oħra, jeħtieġu investiment inizjali ogħla minħabba l-kostruzzjoni robusta tagħhom, il-karatteristiċi avvanzati, u l-abbiltà li jimmaniġġjaw materjali aktar diffiċli. Huma użati primarjament f'ambjenti industrijali fejn il-preċiżjoni u d-durabilità huma tal-akbar importanza.
Tqabbil ta 'Softwer u Programmazzjoni
Routers CNC spiss jużaw softwer faċli għall-utent b'interfaces intuwittivi, li jagħmilhom aċċessibbli għal firxa usa 'ta' utenti. L-għażliet popolari tas-softwer għal routers CNC jinkludu VCARVE Pro, ASPIRE, u Fusion 360.
L-imtieħen CNC jeħtieġu softwer aktar avvanzat u tekniku biex jimmaniġġja operazzjonijiet kumplessi tal-magni u jiġġeneraw toolpaths effiċjenti. L-għażliet tas-softwer komuni għall-imtieħen CNC jinkludu Mastercam, Siemens NX, u CATIA.
Kemm ir-routers CNC kif ukoll l-imtieħen jiddependu fuq il-kodiċi G, lingwa ta 'programmazzjoni li tagħti struzzjonijiet lill-magna dwar kif tiċċaqlaq u twettaq operazzjonijiet ta' qtugħ. Is-softwer CAD / CAM jintuża biex joħloq mudelli 3D u jiġġenera kodiċi G għaż-żewġ tipi ta 'magni.
Għodda u aċċessorji
Routers CNC jużaw primarjament bits tar-router, li jidħlu f'diversi profili u daqsijiet għal applikazzjonijiet ta 'qtugħ differenti. Xi tipi ta 'bit ta' router komuni jinkludu:
Biċċiet dritti għal qtugħ ta 'skopijiet ġenerali
V-bits għall-inċiżjoni u l-chamfering
Ball Ball Nose Bits għall-Kontorn 3D
Bits tal-kompressjoni għal qatgħat nodfa fuq iż-żewġ naħat tal-materjal
Mills CNC jimpjegaw firxa wiesgħa ta 'għodod tal-qtugħ, inklużi imtieħen tat-tarf, eżerċizzji, u għodod speċjalizzati għal operazzjonijiet speċifiċi tal-magni. L-imtieħen tat-tarf huma l-iktar tip komuni, b'varjazzjonijiet bħal:
Mills tat-tarf ċatt għal tħin għal skopijiet ġenerali
Mills tat-tarf tal-ballun għall-kontorn u uċuħ 3D
Imtieħen tat-tarf tal-ħruq għat-tneħħija tal-materjal tqil
Imtieħen tal-kamin għall-ħolqien ta 'ħjut interni u esterni
L-għażla tal-għodda t-tajba għal kull magna hija kruċjali biex tinkiseb prestazzjoni ottimali tal-qtugħ, finitura tal-wiċċ, u ħajja tal-għodda. Fatturi li għandek tikkonsidra meta tagħżel l-għodod jinkludu tip ta 'materjal, ġeometrija mixtieqa, u speċifikazzjonijiet tal-magni.
| Karatteristika |
CNC Router |
CNC Mill |
| Materjali |
Materjali rotob (injam, plastik, komposti) |
Materjali iebsa (metalli, plastik iebes, ċeramika) |
| Veloċità tal-qtugħ |
Veloċità għolja għal tneħħija ta 'materjal aktar mgħaġġel |
Veloċità baxxa għall-preċiżjoni u l-eżattezza |
| Preċiżjoni |
Preċiżjoni u eżattezza moderata |
Preċiżjoni għolja u tolleranzi stretti |
| Żona tal-qtugħ |
Żona ta 'qtugħ akbar għal biċċiet tax-xogħol ikbar |
Żona ta 'qtugħ iżgħar iżda aktar flessibilità fil-moviment tal-biċċa tax-xogħol |
| Konfigurazzjoni tal-Assi |
Biċċa xogħol wieqfa bi magħżel li tiċċaqlaq |
Tabella li tiċċaqlaq u magħżel għal magni kumplessi |
| Spiża |
Aktar baxxi ta 'investiment inizjali u spejjeż operattivi |
Spejjeż inizjali ogħla ta 'investiment u manutenzjoni |
| Softwer |
Softwer faċli għall-utent b'interfaces intuwittivi |
Softwer Avvanzat u Tekniku għal Operazzjonijiet Kumplessi |
| Għodda |
Bits tar-router għal diversi applikazzjonijiet tal-qtugħ |
Imtieħen tat-tarf, eżerċizzji, u għodod speċjalizzati għal kompiti speċifiċi tal-magni |
L-għażla bejn router CNC u Mill CNC
L-għażla tal-magna CNC it-tajba għall-bżonnijiet tal-manifattura tiegħek hija kruċjali biex tinkiseb riżultati ottimali u għall-massimizzazzjoni tal-investiment tiegħek. Diversi fatturi ewlenin għandhom jiġu kkunsidrati meta jiġu deċiżi bejn router CNC u mitħna CNC.
Fatturi li għandek tikkunsidra
Rekwiżiti materjali : Evalwa l-materjali primarji li tkun qed taħdem magħhom. Routers CNC huma l-aktar adattati għal materjali aktar artab bħall-injam, il-plastik, u l-komposti, filwaqt li l-imtieħen CNC jisbqu waqt il-magni ta 'materjali aktar diffiċli bħal metalli, ligi, u ċeramika.
Kumplessità tal-Proġett : Ikkunsidra l-intricacy u l-preċiżjoni meħtieġa għall-proġetti tiegħek. L-imtieħen CNC joffru preċiżjoni ogħla u tolleranzi aktar stretti, li jagħmluhom ideali għal partijiet kumplessi b'karatteristiċi kkomplikati. Routers CNC huma aktar adattati għal disinji aktar sempliċi u proġetti fuq skala akbar.
Baġit u Spiża : Tivvaluta r-riżorsi finanzjarji tiegħek u l-ispiża fit-tul tas-sjieda. Routers CNC ġeneralment għandhom investiment inizjali u spejjeż operattivi aktar baxxi meta mqabbla mal-imtieħen CNC. Madankollu, l-imtieħen CNC joffru durabilità akbar u valur fit-tul għal applikazzjonijiet industrijali eżiġenti.
L-ispazju tax-xogħol u l-impronta tal-magna : Evalwa l-ispazju disponibbli fil-workshop jew fil-faċilità tal-manifattura tiegħek. Routers CNC spiss ikollhom żona ta 'qtugħ akbar, li tippermetti biċċiet tax-xogħol ikbar, filwaqt li l-imtieħen CNC għandhom marka aktar kompatta iżda joffru flessibilità akbar fil-moviment tal-biċċa tax-xogħol.
Ħiliet u taħriġ tal-operatur : Ikkunsidra l-livell tal-ħiliet u r-rekwiżiti tat-taħriġ għat-tim tiegħek. Routers CNC spiss ikollhom softwer u kontrolli faċli għall-utent, li jagħmluhom aktar aċċessibbli għall-operaturi novizzi. L-imtieħen CNC jeħtieġu għarfien aktar avvanzat ta 'programmazzjoni u kompetenza teknika biex joperaw b'mod effettiv.
Router CNC: Van u Żvantaġġi
Vantaġġi ta 'l-użu ta' router CNC :
Investiment inizjali aktar baxxi u spejjeż operattivi meta mqabbla ma 'CNC Mills
Veloċitajiet ta 'qtugħ aktar mgħaġġla għal rati ta' tneħħija ta 'materjal ogħla
Żona ta 'qtugħ ikbar għall-akkomodazzjoni ta' biċċiet tax-xogħol ikbar u materjali tal-folja
Softwer u kontrolli faċli għall-utent, li jagħmluhom aċċessibbli għal firxa usa 'ta' utenti
Versatilità fil-magni ta 'materjali aktar artab bħall-injam, il-plastik, u l-komposti
Żvantaġġi u limitazzjonijiet ta 'routers CNC :
Kapaċità limitata biex timmaniġġja materjali aktar diffiċli bħal metalli u ligi
Preċiżjoni u eżattezza aktar baxxi meta mqabbla mal-imtieħen CNC
Riġidità mnaqqsa u stabbiltà, li jistgħu jaffettwaw il-kwalità tal-qtugħ u l-finituri
Għażliet ta 'għodda limitati meta mqabbla mal-firxa wiesgħa disponibbli għall-imtieħen CNC
Potenzjal għal vibrazzjoni u chatter meta magni b'veloċità għolja jew b'għodod twal
CNC Mill: Van u Żvantaġġi
Vantaġġi ta 'l-użu ta' mitħna CNC :
Preċiżjoni ogħla u tolleranzi aktar stretti għall-makkinar ta 'partijiet kumplessi b'karatteristiċi kkomplikati
Kapaċità li tħaddem materjali aktar diffiċli bħal metalli, ligi, u ċeramika
Riġidità akbar u stabbiltà għal kwalità mtejba ta 'kwalità u finituri tal-wiċċ
Firxa wiesgħa ta 'għażliet ta' għodda għal diversi operazzjonijiet u materjali tal-magni
Flessibilità akbar fil-moviment tal-biċċa tax-xogħol b'konfigurazzjonijiet multi-assi
Żvantaġġi u Limitazzjonijiet ta 'Mills CNC :
Spejjeż inizjali ogħla ta 'investiment u manutenzjoni meta mqabbla ma' routers CNC
Veloċitajiet tal-qtugħ aktar bil-mod u rati ta 'tneħħija tal-materjal
Żona ta 'qtugħ iżgħar, li tillimita d-daqs ta' biċċiet tax-xogħol li jistgħu jiġu mmaxinjati
Programmazzjoni aktar avvanzata u kompetenza teknika meħtieġa għall-operazzjoni
Żieda fil-kumplessità fis-setup u l-bidla bejn l-impjiegi
| Fattur |
CNC Router |
CNC Mill |
| Adattabilità materjali |
Materjali aktar artab (injam, plastik, komposti) |
Materjali aktar diffiċli (metalli, ligi, ċeramika) |
| Kumplessità tal-Proġett |
Disinni aktar sempliċi u proġetti fuq skala akbar |
Partijiet kumplessi b'karatteristiċi kkomplikati |
| Baġit u spiża |
Aktar baxxi ta 'investiment inizjali u spejjeż operattivi |
Investiment inizjali ogħla u valur fit-tul |
| Spazju ta 'xogħol u impronta |
Żona ta 'qtugħ akbar għal biċċiet tax-xogħol ikbar |
Impronta kompatta b'ċaqliq akbar tal-biċċa tax-xogħol |
| Ħila u taħriġ tal-operatur |
Softwer u kontrolli faċli għall-utent |
Programmazzjoni avvanzata u kompetenza teknika |
Fl-aħħar mill-aħħar, l-għażla bejn router CNC u mitħna CNC tiddependi fuq ir-rekwiżiti speċifiċi tiegħek tal-manifattura, il-baġit u l-għanijiet fit-tul. Billi tevalwa bir-reqqa dawn il-fatturi u tiżen il-vantaġġi u l-iżvantaġġi ta 'kull tip ta' magna, tista 'tieħu deċiżjoni infurmata li tallinja l-aħjar mal-bżonnijiet tiegħek u tiżgura s-suċċess tal-operazzjonijiet tal-magni CNC tiegħek.
Sommarju
Bħala konklużjoni, ir-routers CNC u l-imtieħen CNC iservu skopijiet differenti fil-manifattura. Routers CNC jisbqu meta jimmaniġġjaw materjali aktar artab, bħall-injam u l-plastik, li jagħmluhom ideali għal proġetti akbar li jeħtieġu inqas preċiżjoni. Min-naħa l-oħra, CNC Mills joffru preċiżjoni superjuri u huma l-aħjar għal materjali aktar diffiċli, bħal metalli. Meta tagħżel bejn it-tnejn, ikkunsidra fatturi bħat-tip ta 'materjal, il-kumplessità tal-proġett, il-baġit, u l-ispazju ta' xogħol disponibbli. L-imtieħen CNC huma ġeneralment aktar għoljin u jeħtieġu ħila ogħla mill-operatur, iżda jipprovdu eżattezza mhux imqabbla għal kompiti kkomplikati.
