هل سبق لك أن تساءلت ما الذي يجعل طوب Legoⓡ وقطع السيارات متينة للغاية؟ كل شيء يبدأ بـ ABS البلاستيك . ABS (acrylonitrile butadiene styrene) هي مادة قوية ومتعددة الاستخدامات مثالية لقولبة الحقن. هذه العملية تشكل ABS إلى المنتجات المستخدمة في العديد من الصناعات. في هذا المنشور ، ستتعرف على كيفية عمل صب حقن ABS ولماذا يتم تفضيله في التصنيع من الألعاب إلى قطع غيار السيارات.
ما هو ABS البلاستيك؟
ABS ، أو acrylonitrile butadiene styrene ، هو بوليمر بالحرارة شهيرة. إنه معروف بخصائصه الممتازة والتعدد الاستخدامات في صب الحقن.
التركيب الكيميائي والهيكل
يتكون ABS من ثلاثة مونومرات:
الأكريلونيتريل: يوفر مقاومة للحرارة والكيميائية
البوتادين: يوفر المقاومة المتانة والتأثير
الستايرين: يساهم في القوة والصلابة والتشطيب اللامع
هذه المونومرات تخلق بوليمر قوي مع خصائص متوازنة.
خصائص البلاستيك ABS
مقاومة التأثير
صلابة
صلابة
مقاومة الحرارة
المقاومة الكيميائية
الانتهاء من السطح اللامع
مزايا في صب الحقن
ABS لها نقطة انصهار منخفضة ، مما يجعل من السهل العفن
لديها خصائص تدفق جيدة ، مما يسمح بتصميمات معقدة
ABS تنتج أجزاء ذات تحمل ضيقة وأسطح ناعمة
التطبيقات المشتركة
السيارات: تقليم داخلي ، مكونات لوحة القيادة ، المصدات
الإلكترونيات: العلب ، أغلفة ، لوحات تحكم
السلع الاستهلاكية: الألعاب ، المعدات الرياضية ، الأجهزة المنزلية
الصناعي: الأنابيب والتجهيزات ومقابض الأدوات
تعديل خصائص ABS
يمكن تصميم خصائص ABS باستخدام إضافات وحشو:
الألياف الزجاجية لزيادة القوة والصلابة
مثبطات اللهب لتحسين مقاومة الحريق
مثبتات الأشعة فوق البنفسجية لتحسين أداء في الهواء الطلق
تلوينات للمظهر الجمالي المطلوب
هذه التعديلات توسع نطاق تطبيقات ABS.
| العقار | قيمة |
| كثافة | 1.01-1.21 جم/سم 3 ؛ |
| قوة الشد | 27.6-55.2 ميجا باسكال |
| معامل الانثناء | 1.59-3.31 GPA |
| قوة إيزود تأثير | 58-378 ي/م |
| درجة حرارة انحراف الحرارة | 75-105 درجة مئوية |
الجدول 1: الخصائص النموذجية للبلاستيك ABS
لمزيد من المعلومات حول ABS البلاستيك واستخداماته ، تحقق من دليلنا التفصيلي.
عملية صب حقن ABS

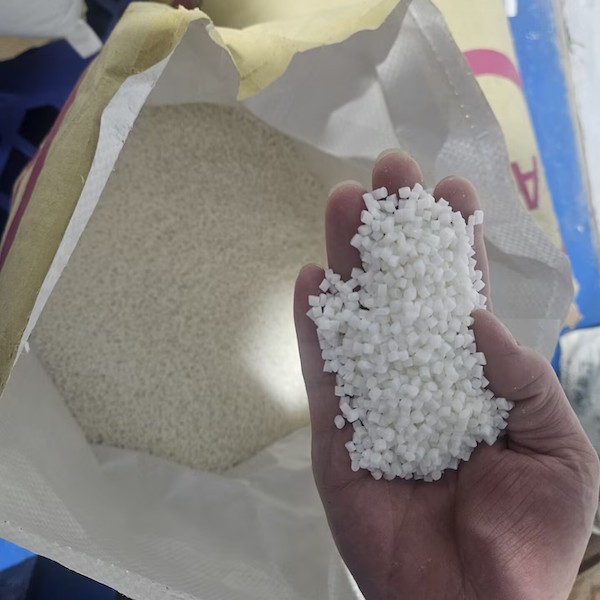

الخطوة 1: تحضير المواد والتجفيف
التحكم في الرطوبة أمر بالغ الأهمية في صب الحقن ABS. إذا تمتص ABS الرطوبة ، فقد يؤدي ذلك إلى عيوب مثل الغيوم أو الفقاعات. إليك كيفية تجفيف القيمة المطلقة بشكل صحيح:

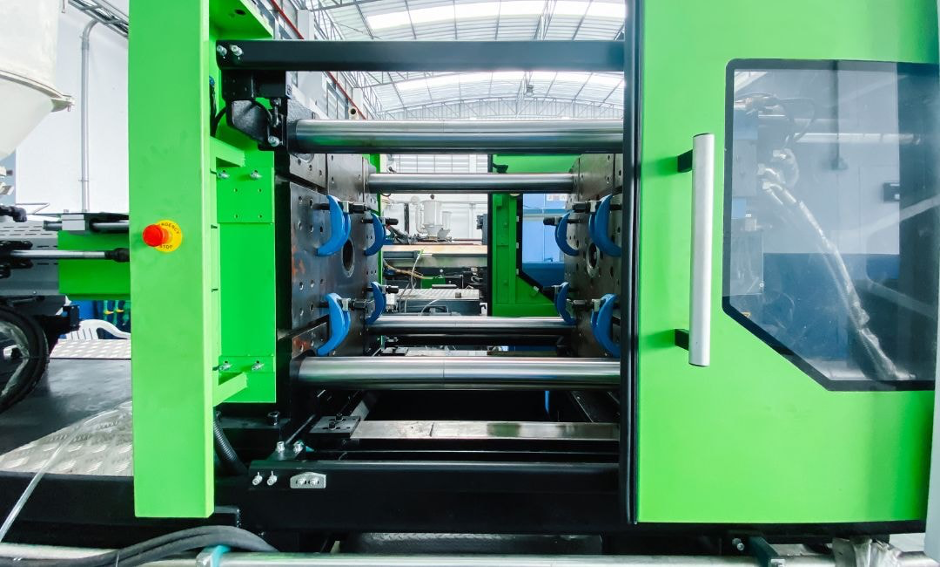

الخطوة 2: إعداد الجهاز والمعايرة
بعد ذلك ، قم بإعداد الخاص بك آلة صب الحقن . المعلمات الرئيسية للنظر:

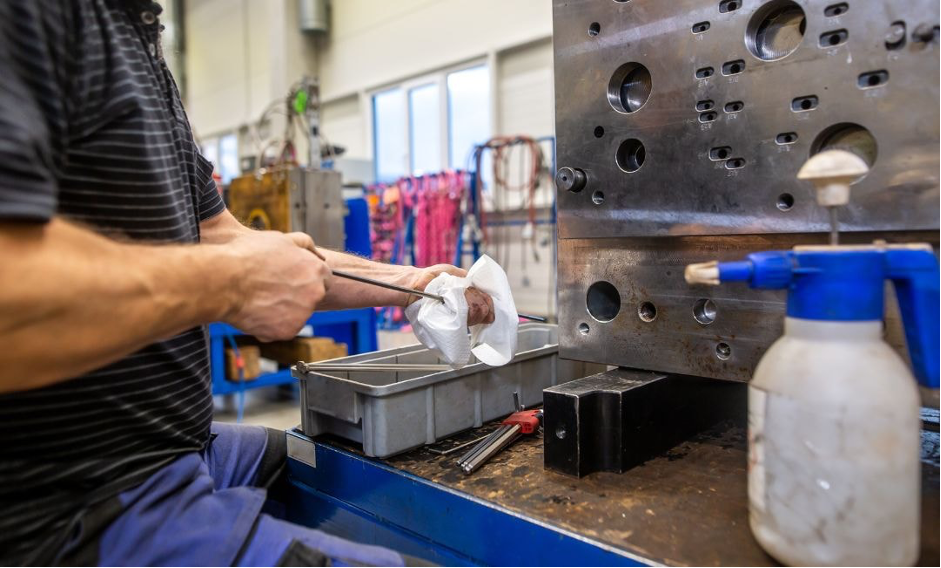

الخطوة 3: تصميم العفن والبوابات
سليم تصميم العفن ضروري لتصبغ حقن ABS الناجح. ضع هذه الإرشادات في الاعتبار:
الخطوة 4: إعدادات درجة حرارة صب الحقن
تختلف درجات حرارة صب الحقن الأمثل اعتمادًا على درجة الابتلاع:
مقاومة اللهب: 200-240 درجة مئوية (الأمثل: 220-230 درجة مئوية)
الطلاء الكهربائي: 250-275 درجة مئوية (الأمثل: 270 درجة مئوية)
الألياف الزجاجية معززة: 230-270 درجة مئوية
التأثير العالي: 220-260 درجة مئوية (الأمثل: 250 درجة مئوية)
مقاومة للحرارة: 240-280 درجة مئوية (الأمثل: 265-270 درجة مئوية)
الخطوة 5: سرعة الحقن والضغط
تعتمد سرعة الحقن على درجة الابتلاع والانتهاء من السطح المطلوب. على سبيل المثال:
الخطوة 6: التبريد والطرد
بعد الحقن ، يبرد جزء ABS داخل القالب. العوامل الرئيسية لرصد:
الخطوة 7: ما بعد المعالجة والتشطيب
بمجرد طرد الجزء ، يمكن تطبيق تقنيات ما بعد المعالجة المختلفة:
القوالب المزينة باستخدام وضع علامة بالليزر أو ختم ساخن
اللحام بالموجات فوق الصوتية للانضمام إلى الأجزاء
الطلاء أو الطلاء الكهربائي لمظهر محسّن ومقاومة للأشعة فوق البنفسجية
اعتبارات رئيسية لقولبة حقن ABS الناجحة
لضمان أجزاء ABS عالية الجودة ، ضع هذه العوامل في الاعتبار:
مراقبة الرطوبة
إدارة درجة الحرارة
تصميم العفن المناسب
سرعة الحقن وتحسين الضغط
لمزيد من المعلومات حول عمليات صب الحقن ، تحقق من دليلنا التفصيلي.
مزايا وعيوب صب حقن ABS
ما هي مزايا صب حقن ABS؟
يوفر صب حقن ABS العديد من الفوائد الرئيسية التي تجعلها خيارًا مفضلاً للعديد من الصناعات:
عالية الإنتاجية والكفاءة أوقات دورة منخفضة ، مما يؤدي إلى قدرة إنتاج عالية. يتيح صب حقن ABS يمكن أن تنتج العملية أحجام كبيرة مع الحد الأدنى من النفايات والتدخل البشري القليل ، مما يزيد من الكفاءة.
القدرة على تصميم أجزاء معقدة مع صب حقن ABS ، يمكن للمصنعين إنشاء مكونات متعددة المعقدة. يمكن أن تشمل هذه الإدراج ، والأجزاء المفرطة المفرطة ، والأشكال المعقدة. إنه مثالي لإنشاء قطع الغيار بميزات مفصلة دون المساومة على الجودة.
تشتهر ABS Strong و Dating Products ABS بقوته ومقاومة التأثير ، مما يجعلها مثالية للمنتجات التي تتطلب النزاهة الهيكلية. من أجزاء السيارات إلى أدوات متينة ، يضمن صب حقن ABS أن هذه الأجزاء يمكن أن تحمل الاستخدام الكثيف.
براعة في اللون والتشطيب ABS تتيح مجموعة واسعة من التخصيص. يمكن تلوينها باستخدام أصباغ أو طلاء كهربائي لإنهاء معدني. يضمن هذا التنوع أن أجزاء ABS تلبي المتطلبات الجمالية والوظيفية.
فعالية التكلفة انخفاض تكلفة العمالة وعملية الإنتاج الفعالة للحفاظ على انخفاض التكاليف. يتم تقليل مواد النفايات ، ويتم تقليل الحاجة إلى التدخل البشري المتكرر ، مما يجعلها خيارًا ميسور التكلفة للتصنيع على نطاق واسع.
ما هي عيوب صب حقن القيمة المطلقة؟
على الرغم من فوائدها ، فإن صب حقن ABS له بعض القيود التي يجب مراعاتها:
ارتفاع تكاليف الأدوات الأولية في حين أن صب حقن ABS فعال من حيث التكلفة للإنتاج على نطاق واسع ، يمكن أن تكون تكاليف الأدوات الأولية باهظة الثمن. يعد تصميم القوالب وإنتاجها استثمارًا كبيرًا مقدمًا ، خاصة بالنسبة للأجزاء الصغيرة.
قيود التصميم ABS الحقن يتطلب الالتزام بقواعد تصميم محددة. ميزات مثل سمك الجدار ، وضع الضلع ، و يجب أن تتبع مسودة الزوايا إرشادات صارمة لتجنب العيوب. هذا يحد من المرونة في التصميم وقد يقيد بعض الخيارات الإبداعية.
قيود المواد ABS لديها مقاومة سيئة لأشعة فوق البنفسجية وتؤدي بشكل سيء في التطبيقات الخارجية دون تعديلات. التعرض لأشعة الشمس يحط من المواد مع مرور الوقت. في حين أن الإضافات يمكنها تحسين مقاومة الأشعة فوق البنفسجية ، فإنها تضيف إلى تكلفة المادة وتعقيدها.
التحديات واستكشاف الأخطاء وإصلاحها في صب حقن ABS
يمكن أن يكون صب الحقن مع ABS في بعض الأحيان صعبة. يمكن أن تحدث عدة عيوب أثناء العملية. دعونا نستكشف هذه القضايا وكيفية منعها.
العيوب الشائعة وأسبابها
تزييف
علامات بالوعة
أقسام سميكة تبريد أبطأ من الأقسام الرقيقة
ضغط التعبئة غير الكافي أو الوقت
درجة حرارة الحقن الزائدة أو السرعة
حرق
خطوط التدفق
لقطات قصيرة
المواد غير الكافية المحقونة في القالب
انخفاض ضغط الحقن أو السرعة
التدفق المقيد بسبب البوابات الضيقة أو المتسابقين
الغيوم أو الفقاعات
التدابير والحلول الوقائية
لتقليل العيوب ، اتبع أفضل الممارسات:
ضمان تجفيف القيمة المطلقة السليم قبل صب
الحفاظ على درجة حرارة الذوبان المتسقة طوال العملية
تحسين ضغط الحقن والسرعة والوقت
تصميم أجزاء بسمك جدار موحد
استخدم مواقع وأحجام البوابة المناسبة
السماح بوقت تبريد مناسب قبل طرده
السيطرة على الرطوبة في منطقة القولبة
نصائح لتحسين صب حقن ABS
فيما يلي بعض النصائح لتحسين عملية صب ABS:
ابدأ بدرجة انخفاض سرعة الحقن وزيادة تدريجياً
استخدم وحدة التحكم في درجة حرارة القالب للتبريد المتسق

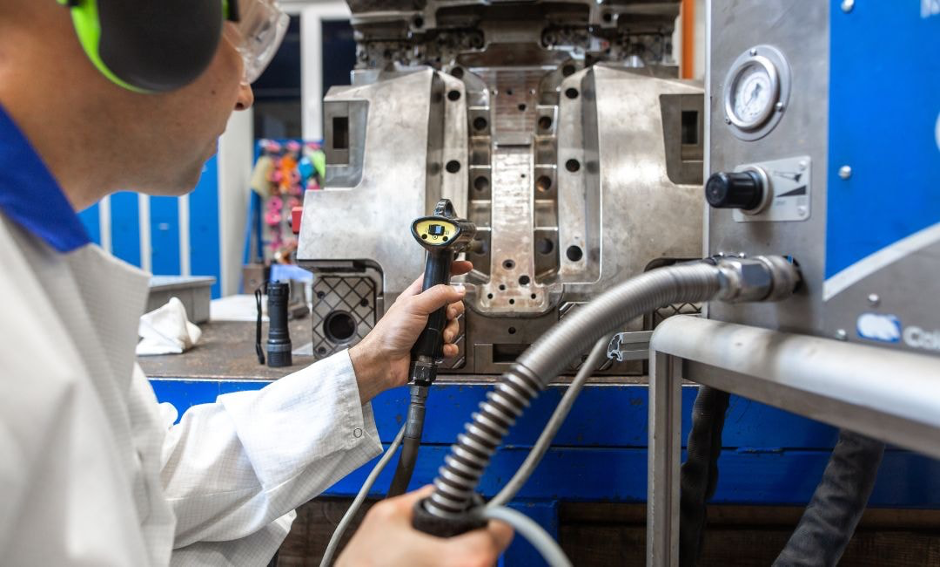

تنفيذ نظام قوي لمراقبة الجودة لالتقاط العيوب في وقت مبكر
إجراء صيانة منتظمة على آلة صب الحقن الخاصة بك
العمل مع صانعي الأدوات ذوي الخبرة لتحسين تصميم العفن
مراقبة وضبط معلمات العملية بناءً على جودة الجزء
التدهور الحراري والتحكم في درجة الحرارة
أحد التحديات الرئيسية في صب حقن ABS هو التدهور الحراري. إذا كانت ارتفاع درجة حرارة المواد ، يمكن أن تنهار وتتسبب في عيوب مثل الحرق أو تلون.
لمنع التدهور الحراري:
الحفاظ على التحكم الصارم في درجة الحرارة أثناء الانصهار والحقن
تجنب وقت الإقامة المفرط في البرميل
استخدم مركب تطهير لتنظيف الماكينة بين التشغيل
مراقبة حالة عناصر التدفئة الخاصة بك والزخارف الحرارية
| عيب | يسبب | الوقاية |
| تزييف | التبريد غير المتكافئ | سمك جدار موحد ، وقت التبريد الكافي |
| علامات بالوعة | أقسام سميكة ، ضغط تعبئة منخفض | زيادة ضغط التعبئة/الوقت ، تقليل سمكها |
| حرق | ارتفاع درجة الحرارة ، الهواء المحاصر | انخفاض درجة حرارة الذوبان ، وتحسين التنفيس |
| خطوط التدفق | درجة حرارة الذوبان غير المتناسقة والضغط المنخفض | الحفاظ على درجة حرارة متسقة ، وزيادة الضغط |
| لقطات قصيرة | مواد أو ضغط غير كافية | زيادة حجم اللقطة أو الضغط ، توسيع البوابات |
| الغيوم/الفقاعات | الرطوبة في المواد | التجفيف السليم ، والتحكم في الرطوبة |
لمزيد من المعلومات حول عيوب صب الحقن وكيفية حلها ، تحقق من دليلنا الشامل عيوب صب الحقن.
تطبيقات صب حقن ABS
يستخدم صب حقن ABS على نطاق واسع عبر الصناعات بسبب براعة وقوتها. إليك نظرة على بعض التطبيقات الرئيسية:
صناعة السيارات
المكونات الداخلية
ABS هي خيار شائع لقطع غيار السيارات الداخلية مثل لوحات المعلومات ، وقطاعات الأبواب ، ومكونات حزام الأمان. تستفيد هذه الأجزاء من متانة ABS ، وقوتها ، والقدرة على أن يتم تشكيلها في أشكال معقدة.
الأجزاء الخارجية أيضًا لقطع غيار السيارة الخارجية مثل مصدات ومباني المرآة.
يستخدم ABS إن مقاومة التأثير والخصائص الخفيفة تجعلها مادة ممتازة لهذه المكونات الحرجة.
لمزيد من المعلومات حول تطبيقات السيارات ، تحقق من دليلنا على تصنيع قطع غيار السيارات والمكونات.
الإلكترونيات والأجهزة
عادةً ما تستخدم العلب والمرفقات
ABS لصنع علب متينة للإلكترونيات مثل أجهزة الكمبيوتر والأجهزة المنزلية. يوفر حماية قوية للمكونات الداخلية الحساسة.
لوحات التحكم في
لوحات التحكم في الأجهزة المنزلية ، بما في ذلك الغسالات والأفران ، غالبًا ما تكون مصنوعة من ABS. سطحها الأملس ومقاومته عالية التأثير يجعلها مثالية للمناطق عالية الاستخدام.
مفاتيح لوحة المفاتيح
تستخدم العديد من لوحات مفاتيح الكمبيوتر ABS لمفاتيحها لأنها توفر مقاومة جيدة للارتداء ونهاية سلسة تشعر بالراحة لللمسة.
السلع الاستهلاكية
تشتهر الألعاب والمنتجات الترفيهية
ABS باستخدام ألعاب مثل Lego Bricks. إن قوتها وسهولة الصدفة ومجموعة واسعة من الألوان تجعلها مثالية لإنشاء ألعاب مفصلة ومتينة.
العناصر المنزلية
اليومية مثل أجزاء نظافة الفراغ وبطانات الثلاجة مصنوعة بشكل متكرر مع ABS. إنه يوفر كل من المتانة ومقاومة التآكل ، مما يجعله خيارًا عمليًا للسلع المنزلية.
تعرف على المزيد حول تطبيقات ABS في السلع الاستهلاكية في دليل تصنيع السلع المستهلك ودائم .
الأجهزة الطبية
علب المعدات في المجال الطبي ، ABS في الإسكان المعدات الطبية ، بما في ذلك البخاخات والأجهزة التشخيصية.
تُستخدم تضمن سطحه سهل التنظيف ومقاومة التأثير أنه يحافظ على سلامته في البيئات الصعبة.
يتم استخدام المكونات القابلة للتخلص من
ABS أيضًا في إنتاج المكونات الطبية المتاحة ، مما يوفر أجزاء فعالة من حيث التكلفة وحيدة الاستخدام تحافظ على معايير عالية من النظافة.
لمعرفة المزيد عن التطبيقات الطبية ، انظر دليل تصنيع مكونات الجهاز الطبي .
قطاعات الصناعية والبناء
تستخدم الأنابيب والتجهيزات
ABS على نطاق واسع في صناعة البناء للأنابيب والتجهيزات. إن مقاومتها الكيميائية وقوة التأثير تجعلها مناسبة لنقل السوائل في مختلف تطبيقات البناء.
غالبًا ما تتميز أغلفة أدوات توليد
الطاقة بأغلفة ABS ، مما يوفر خارجيًا خفيفًا ودائمًا يحمي المكونات الداخلية للأداة. كما أنه يضيف مقاومة التأثير ، مما يجعل هذه الأدوات أكثر مرونة في موقع العمل.
لمعرفة المزيد حول التطبيقات المتنوعة لـ ABS وغيرها من المواد البلاستيكية ، تحقق من دليلنا التفصيلي ما هو صب الحقن البلاستيكي يستخدم ل.
العوامل التي تؤثر على تكلفة صب حقن ABS
عدة عوامل تؤثر على تكلفة صب حقن ABS. دعونا نقسمهم.
تكلفة المواد
يمكن أن تختلف أسعار راتنج ABS بناءً على:
نتوقع أن تدفع حوالي 1 دولار-5 دولارات لكل كيلوغرام للـ ABS.
تصميم العفن والتعقيد
صنع العفن هو تكلفة كبيرة مقدما. يعتمد ذلك على:
قوالب بسيطة تبدأ من بضعة آلاف من الدولارات. يمكن أن تتجاوز تلك المعقدة 100000 دولار.
حجم الإنتاج واقتصادات الحجم
كلما زادت الأجزاء التي تنتجها ، قللت التكلفة لكل جزء. هذا بسبب:
تنتشر التكاليف الثابتة (العفن ، الإعداد) على المزيد من الوحدات
غالبًا ما تحصل الطلبات الكبيرة على خصومات الحجم على المواد
تسمح عمليات التشغيل الطويلة بتحسين العملية والكفاءة
العمليات الثانوية والتشطيب
ستضيف أي خطوات بعد الانتهاء إلى التكلفة الإجمالية:
الطلاء أو الطلاء
التجميع أو التغليف
فحص الجودة واختبارها
خطط لهذه النفقات في ميزانيتك.
نفقات العمل والنفقات العامة
لا تنسى تكلفة:
يتم أخذ هذه التكاليف العامة في العصر في السعر لكل جزء.
تكاليف المعدات وصيانة

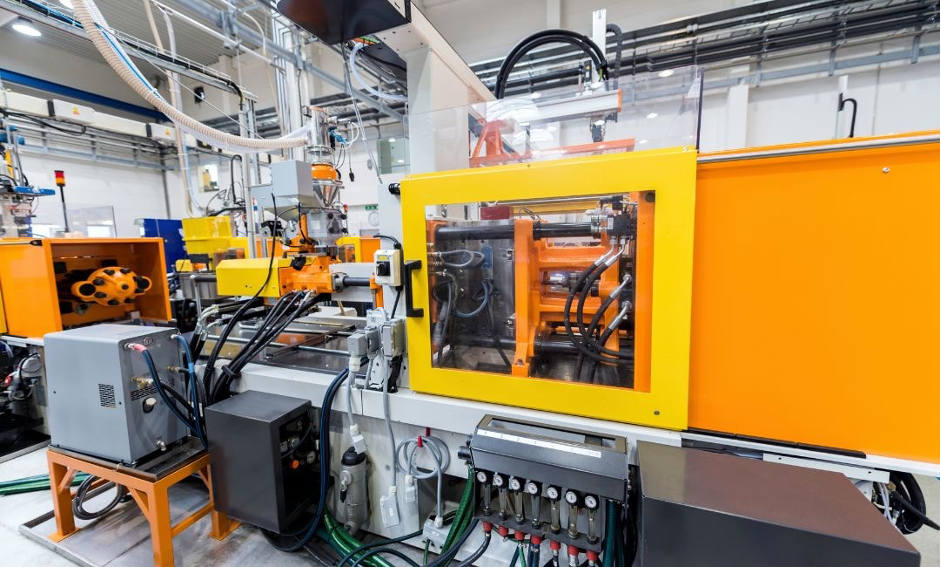

آلات صب الحقن هي استثمار كبير:
تتراوح الأسعار بين 50000 دولار إلى أكثر من 200000 دولار
هناك حاجة إلى صيانة وإصلاحات منتظمة
قد تكون الترقيات أو البدائل ضرورية بمرور الوقت
عادة ما يتم إطفاء هذه التكاليف على مدى عمر المعدات. تأثير
| عامل التكلفة | على التكلفة الإجمالية |
| مادة | التكلفة المباشرة لكل جزء |
| قالب | الاستثمار مقدمًا |
| مقدار | وفورات الحجم |
| الانتهاء | تكلفة إضافية لكل جزء |
| تَعَب | حساب النفقات العامة |
| معدات | استثمار طويل الأجل |
بدائل ABS في صب الحقن
في حين أن ABS شائع لصب الحقن ، هناك العديد من البلاستيك الأخرى التي توفر مزايا مميزة. اعتمادًا على احتياجات مشروعك ، قد تكون المواد البديلة أكثر ملاءمة.
بلاستيكيات قولبة حقن شائعة أخرى
البولي بروبيلين (PP)
PP هو بلاستيك متعدد الاستخدامات معروف بمقاومته الكيميائية والمرونة. يتم استخدامه بشكل شائع في التغليف وأجزاء السيارات والأجهزة الطبية. إنه أكثر مقاومة للإرهاق من ABS ، مما يجعله خيارًا جيدًا للمكونات التي تحتاج إلى ثني دون كسر. لمزيد من المعلومات ، تحقق من دليلنا على صب حقن البولي بروبيلين.
يتم تقدير البولي إيثيلين (PE)
PE بسبب صلابة ومقاومة الرطوبة. غالبًا ما يتم استخدام البولي إيثيلين عالي الكثافة (HDPE) في التطبيقات الصناعية ، مثل الأنابيب والحاويات. البولي إيثيلين منخفض الكثافة (LDPE) أكثر مرونة ويستخدم في تطبيقات مثل الأكياس البلاستيكية والأنابيب. تعرف على المزيد حول الاختلافات بين HDPE و LDPE.
يشتهر Polycarbonate (PC)
PC بمقاومة التأثير الممتازة والوضوح البصري. غالبًا ما يتم استخدامه في عدسات النظارات ، والمباني الإلكترونية ، وأجزاء السيارات التي تتطلب كل من القوة والشفافية.
يوفر نايلون نايلون
قوة عالية ومقاومة للحرارة والمتانة. إنها مادة مفضلة للأجزاء الميكانيكية والتروس والمحامل التي تتطلب صلابة ومقاومة التآكل. ومع ذلك ، يميل النايلون إلى امتصاص الرطوبة ، والتي يمكن أن تؤثر على خصائصها.
مقارنة الخصائص والتطبيقات
فيما يلي مقارنة سريعة للبلاستيك المصبوب بالحقن الشائع:
| البلاستيكي | خصائص المفتاح | التطبيقات المشتركة |
| القيمة المطلقة | قوية ، دائمة ، مقاومة للتأثير | السيارات ، الألعاب ، الإلكترونيات |
| البولي بروبيلين (PP) | مقاومة للمادة ، مرنة | التغليف ، السيارات ، الطبية |
| البولي إيثيلين (PE) | صعبة ، مقاومة للرطوبة | الحاويات والأنابيب والتعبئة |
| البولي كربونات (PC) | مقاوم التأثير ، واضح | النظارات ، الالكترونيات ، السيارات |
| نايلون | قوي ، مقاوم للحرارة ، متين | الأجزاء الميكانيكية ، التروس ، المحامل |
العوامل التي يجب مراعاتها عند اختيار مادة
عند اختيار مادة لعلم الحقن ، هناك عدة عوامل يجب مراعاتها:
الخصائص الميكانيكية : النظر في القوة والمتانة والمرونة المطلوبة لمنتجك. على سبيل المثال ، يعد Nylon مثاليًا للتطبيقات ذات القوة العالية ، بينما يوفر PP المزيد من المرونة.
المقاومة البيئية : ABS لديها مقاومة سيئة للأشعة فوق البنفسجية ، مما يجعلها أقل ملاءمة للاستخدام في الهواء الطلق. إذا كانت مقاومة الأشعة فوق البنفسجية حرجة ، فقد تكون PP PP أو PP التي تستقر الأشعة فوق البنفسجية خيارات أفضل.
التكلفة : تميل بعض المواد ، مثل الكمبيوتر ، إلى أن تكون أغلى من غيرها ، مثل PP أو PE. موازنة التكلفة مع الأداء أمر بالغ الأهمية.
متطلبات المعالجة : المواد البلاستيكية المختلفة لها احتياجات معالجة مختلفة ، مثل ذوبان درجات الحرارة وأوقات التبريد. هذا يمكن أن يؤثر على كل من سرعة الإنتاج والتكاليف.
قيود القيمة المطلقة
على الرغم من أن ABS لديها العديد من نقاط القوة ، إلا أنه يحتوي أيضًا على بعض القيود التي تجعلها أقل ملاءمة لتطبيقات معينة:
مقاومة الأشعة فوق البنفسجية : تتحلل ABS عند تعرضها لأشعة الشمس لفترات طويلة. هذا يجعله خيارًا سيئًا للتطبيقات الخارجية ما لم يتم استخدام إضافات.
مقاومة التعب : لا تتعامل ABS مع الثني المتكرر جيدًا. مع مرور الوقت ، قد يصدع أو تفشل في التطبيقات التي يتم فيها تطبيق الإجهاد المستمر. بالنسبة للأجزاء التي تحتاج إلى ثني بانتظام ، قد يكون PP أو النايلون خيارًا أفضل.
لمزيد من المعلومات حول اختيار المواد المناسبة لمشروع صب الحقن الخاص بك ، تحقق من دليلنا على المواد المستخدمة في صب الحقن.
خاتمة
يوفر صب حقن ABS العديد من المزايا ، من الإنتاجية العالية إلى القدرة على تصميم أجزاء معقدة ودائمة. ومع ذلك ، فإن موازنة التكلفة والجودة والأداء أمر بالغ الأهمية. مع تقدم التكنولوجيا ، قد تشمل الاتجاهات المستقبلية عمليات أكثر كفاءة وتركيبات المواد المحسنة. للحصول على أفضل النتائج ، يعد الشراكة مع مزودي خدمة صب الحقن ذوي الخبرة أمرًا ضروريًا. أنها تساعد في تحسين التصميمات ، وخفض التكاليف ، وضمان إنتاج عالي الجودة. في هذه الصناعة المتطورة بسرعة ، سيؤدي البقاء على اطلاع واتخاذ القرارات الذكية إلى مشاريع ناجحة وفعالة من حيث التكلفة.
للحصول على إرشادات الخبراء في مشروع صب حقن ABS الخاص بك ، اتصل بـ Team MFG. سيساعدك مهندسونا ذوي الخبرة على التنقل في التصميم واختيار المواد وعملية التصنيع لضمان النتائج المثلى. شريك مع فريق MFG للنجاح.
