Räknare hål är väsentliga i konstruktion och konstruktion, vilket säkerställer fästelement som sitter i linje med ytan. Från mobiltelefoner till industriell utrustning spelar räknare en nyckelroll i bearbetning av metall, trä och plåt.
Den här artikeln kommer att undersöka vilka räknare hål är, deras användning och hur man tillämpar ANSI -standarder för att skapa exakta, spolade ytbehandlingar i tillverkningen. Lär dig mer om verktyg, tekniker och applikationer som gör försänkande hål viktiga i olika branscher.
Vad är ett försänkningshål?
Ett räknare hål är en konisk formad urtag på toppen av ett borrat hål. Syftet är att tillåta fästelement, som Flathead -skruvar, att sitta spolning eller precis under ytan. Denna design förbättrar både estetik och funktionalitet genom att minska risken för snags eller skador.

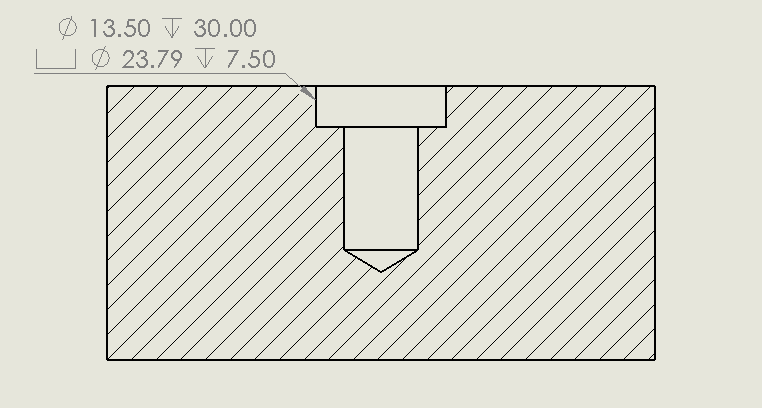

Skillnaden mellan försänkande
En räknare skapar en konisk öppning, medan en motborr ska skapar en cylindrisk fördjupning. Motbanan används när skruvhuvudet måste vara platt och under ytan, ofta med sockelkåpsskruvar. Å andra sidan är försänkningar idealiska för fästelement med koniska huvuden, vilket säkerställer en smidig finish. För en mer detaljerad jämförelse kan du hänvisa till vår guide om motborrning vs spotface hål.
| motborrfunktionsfunktion |
motborrning |
och |
| Form |
Konisk |
Cylindrisk |
| Använda |
Flathead -skruvar, nitar |
Uttagslockskruvar |
| Ytfin |
Spolning eller underflöde |
Endast spola |

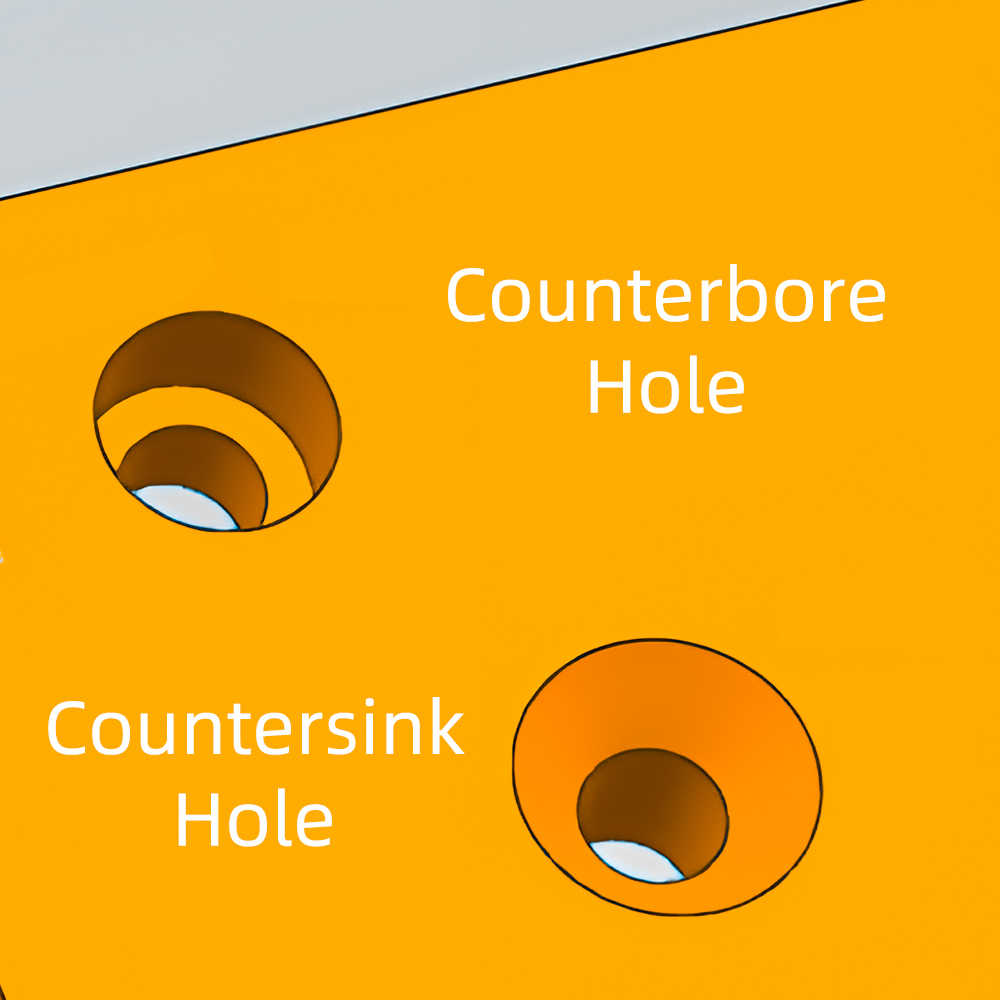

Nedan visas en visuell som visar skillnaderna mellan en försänkning och motborrning:

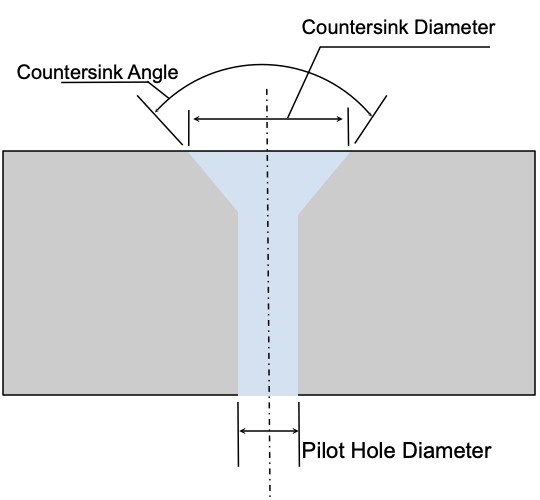

Nyckelkomponenter i ett försänkningshål
Räknare diameter Diametern
på räknaren ska vara större än fästelementets huvud för att säkerställa att den sitter i linje. Ingenjörer bestämmer lämplig storlek baserat på skruvhuvuddimensionerna och materialet som används.
Räknare Vinkelens
räknare Vinklar varierar beroende på fästelementtypen. Vanliga vinklar inkluderar 82 ° för ANSI/imperialistiska fästelement och 90 ° för metriska fästelement. Det är viktigt att matcha fästelementets huvudvinkel till räknaren för optimal passform.
Pilothåldiameter
Pilothålets diameter är avgörande för att säkerställa fästelementet passar ordentligt. Diametern bestäms vanligtvis av skruvstorleken och önskad avstånd. Pilothålet måste borras exakt, eftersom det dikterar den totala prestandan och passningen för fästelementet i enheten. För mer information om olika typer av hål inom teknik, kolla in vår omfattande guide om olika typer av hål inom teknik.
Typer av försänkningsvinklar
Räknare vinklar varierar beroende på applikation och fästelementtyp. Att välja rätt vinkel säkerställer fästelement som sitter i linje med ytan, förhindrar skador och förbättrar estetik. Nedan följer standardräknare och deras användning i olika branscher.
60 ° för avfall
60 ° försänkningsvinkeln används vanligtvis för avslag . Det tar bort skarpa kanter eller burrs från borrade hål, vilket säkerställer jämnare ytbehandlingar. Denna vinkel används vanligtvis inte för fästning utan är avgörande för att framställa ytor för andra operationer.
82 ° för kejserliga räknarskruvar (USA: s standard)
I USA är 82 ° vinkeln standarden för kejserliga räknare . Det används allmänt i branscher som metallbearbetning och träbearbetning där skruvarna behöver sitta flush. Denna vinkel ger en tuff passform för flatheadskruvar, vilket säkerställer säker fästning och ett rent utseende.
90 ° för metriska räknarskruvar
För metriska fästelement är standardräknvinkeln 90 °. Detta är vanligt i internationell tillverkning och används för projekt som kräver exakta passningar, särskilt inom elektronik- och bilapplikationer. Det säkerställer enhetlighet i olika regioner och industrier.
| Vinkelanvändningsapplikation |
|
|
| 60 ° |
Avgra |
Metallytor, förbereder sig för fästning |
| 82 ° |
Imperial countersunk skruvar (USA) |
Träbearbetning, metallbearbetning |
| 90 ° |
Metric Countersunk skruvar |
Elektronik, fordon |
100 ° för BA -skruvar
används 100 ° -vinkeln för BRITIC ASSOCIATION (BA) -skruvar . Dessa skruvar är vanliga i äldre maskiner och precisionsanordningar. Den bredare vinkeln hjälper till att ge ett större kontaktområde, vilket säkerställer bättre fästning på känsliga eller små delar.
120 ° för plåtnitar
120 ° försänkningar är designade för plåtnitar . Dessa fästelement används ofta inom konstruktion och flyg- och rymd, där en starkare och mer hållbar anslutning behövs. Den bredare vinkeln hjälper niten att sitta och förhindra att den skadar tunna metallark. För mer information om nitar och deras applikationer, se vår artikel om nitar.
För mer detaljerad information om tillverkningsprocesser som innebär att skapa exakta hål och andra funktioner kan du vara intresserad av vår guide om CNC Precision bearbetning.
Vanliga fästelement som används med försänkningshål
Räknare hål är utformade för att arbeta med specifika fästelement, vilket säkerställer en slät, flushyta. De vanligaste fästena som används inkluderar flatheadskruvar och nitar . Att matcha fästelementtypen till rätt försänkningshåldimensioner är nyckeln till att uppnå både en säker passform och en ren finish.
Flathead-skruvar : Dessa skruvar har ett koniskt huvud som passar perfekt i försänkningshål, vilket gör att de kan sitta spolning eller underflödet.
Nitar : Används i olika branscher, nitar är ofta parade med försänkningshål för permanent fästning, särskilt inom flyg- och elektronik. För mer information om nitar och deras applikationer, se vår artikel om nitar.
| Fästelementtyp |
Common Application |
CounterSink Vinkel |
| Flatheadskruvar |
Träbearbetning, metallbearbetning |
82 ° (USA), 90 ° (metrisk) |
| Nitar |
Aerospace, Electronics |
120 ° (för plåt) |

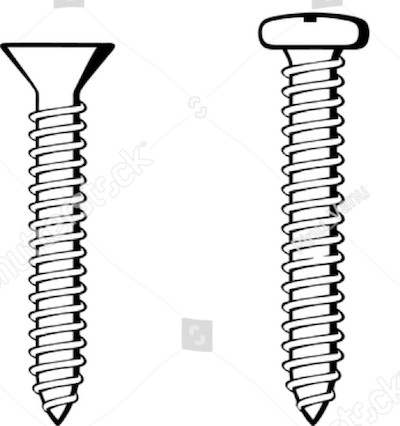

Flatheadskruvar
Flathead -skruvar är en av de vanligaste fästelementen som används med försänkningshål på grund av deras förmåga att skapa en flush eller infälld yta. Skruvhuvudets platta koniska form passar perfekt in i det koniska försänkningshålet och eliminerar eventuell utsprång.
Fördelar med att använda flatheadskruvar med försänkningshål
Flathead -skruvar ger en ren, slät finish som förhindrar snags eller störningar. De är idealiska för ytor med hög kontakt som maskindelar, skåp och elektronik. Denna typ av fästelement används ofta där estetik och säkerhet är en prioritering.
Hur man säkerställer en spolning
för att uppnå en flush -finish, det är avgörande att matcha skruvhuvudets vinkel mot försänkningshålets vinkel. Använd till exempel en 82 ° försänkande för kejserliga fästelement och en 90 ° för metriska fästelement. Borrning av pilothålet och ställer in rätt djup säkerställer också att skruven sitter perfekt i linje.
Andra fästelementtyper
Nitar nitar
används ofta med försänkningshål i branscher där en permanent fästlösning behövs. I flyg- och rymd används nitar för att säkra metallplåtar utan att utskjuta huvuden, vilket minskar drag. De är också populära inom elektronik, där komponenter måste sitta i linje med höljet.
Icke-tråkiga fästelement
olika icke-threade fästelement, som kvart-svänglås och andra knock-down-fästelement, är också kompatibla med försänkningshål. Dessa används ofta i applikationer som kräver ofta montering och demontering, såsom möbler eller utrustningshus.
Nitar och andra specialiserade fästelement drar nytta av användningen av en bredare försänkningsvinkel, såsom 120 °, särskilt i plåtapplikationer , vilket säkerställer en säker och smidig anslutning. För mer information om plåttyper och deras applikationer i tillverkning kan du vara intresserad av vår artikel om plåttyper du kan använda vid tillverkning.
När du arbetar med dessa fästelement och räknare hål är precision nyckeln. För tillverkningsprocesser med hög precision kanske du vill utforska vår CNC Precision bearbetningstjänster, som kan säkerställa korrekt och konsekvent produktion av delar med försänkningshål och andra funktioner.
Tillverkningshål
Tillverkning av försänkningshål kräver precision och rätt verktyg för att säkerställa fästelement som sitter spolning eller under ytan. Processen innebär att du väljer rätt verktyg och följer korrekta steg för varje materialtyp, oavsett om det är metall, trä eller plast. För tillverkning av hög precision, CNC Precision bearbetning kan vara ett utmärkt alternativ.
Verktyg och utrustning för räknare
Steg-för-steg-process för borrning av försänkningshål
Borra pilothålet med en standardborrbit som är något mindre än skruvdiametern.
Välj rätt försänkningsvinkel baserat på din skruvtyp (t.ex. 82 ° för kejserlig, 90 ° för metrisk).
Välj en räknare bit med lämplig vinkel och diameter för din skruvstorlek.
Ställ djupstoppet på din borr eller använd en djupmätare för att säkerställa ett konsekvent djup.
Borra räknaren långsamt och stadigt och applicera lätt tryck.
Kontrollera resultatet för att säkerställa att skruven sitter i linje med ytan.
För mer information om olika typer av hål och deras applikationer, kolla vår guide på olika typer av hål inom teknik.
Tips för exakta och konsekventa räknare
Använd en borrpress för bättre kontroll och noggrannhet.
Börja med en långsam hastighet och öka gradvis för att förhindra prat.
Applicera en liten mängd skärvätska när räknare metaller.
För stora partier, använd en försänkning med en pilot för att upprätthålla konsistens.
Tekniker för räknare av olika material
Metaller (stål, aluminium, etc.)
Använd HSS eller karbidräknare för bästa resultat.
Applicera skärvätska för att minska värmen och förbättra verktyget för verktyget.
Justera hastighet och mata baserat på metallens hårdhet.
För mer information om att arbeta med olika metaller kan du hitta vår artikel om Titanium kontra aluminium användbart.
Plast
Använd skarpa, höghastighetsstrån för att undvika att smälta plasten.
Applicera lätt tryck och rensa chips ofta.
Överväg att använda en stegborrbit för bättre kontroll i tunn plast.
Trä
Använd en träspecifik räknare med en brantare vinkel (cirka 70 °).
Borra med hög hastighet med lätt tryck för att förhindra delning.
För lövträ, förbestöra pilothålet för att undvika rivning.
Fördelar och nackdelar med försänkningshål
Fördelar
Flush och snygga
utseendet. Detta är särskilt användbart i applikationer som möbler och elektronik, där utseende är viktig.
Döljande fästelement
med försänkningshål, fästelement kan lätt döljas, vilket förbättrar estetik. I träbearbetning kan till exempel skruvar täckas med kitt och färgas över, vilket gör dem nästan osynliga.
Minskad risk för skador eller skador
genom att säkerställa fästelement som sitter spolning, nedbrytning av hål minimerar risken för skada eller skada från utskjutande skruvhuvuden. Detta är avgörande i maskiner eller enheter där exponerade skruvar kan snagga kläder eller orsaka skador.
Förbättrad belastningsfördelning och stressreduktion
av försänkningshålen hjälper till att sprida belastningen på ett fästelement jämnare över ytan. Detta minskar koncentrationen av stress, förhindrar sprickor eller misslyckande. Däremot tenderar raka hål att koncentrera stress runt skruvhuvudet, vilket ökar sannolikheten för skador över tid.
| Håltyp |
Lastfördelning |
Stresskoncentration |
| Försänkningshål |
Även |
Lägre |
| Rak hål |
Ojämn |
Högre |
Nackdelar
Krav på specialiserade verktyg och
kompetensbekämpning kräver specialiserade verktyg som försänkningsborrbitar och avslagverktyg. Inte alla standardövningar kan skapa exakta räknare. Färdiga operatörer behövs ofta för att säkerställa precision.
Minskad styrka jämfört med raka hål
räknare hål, samtidigt som man förbättrar estetik och säkerhet minskar det strukturella styrkan hos fästelementet. Den koniska formen kan ge mindre kontaktområde jämfört med raka hål, vilket leder till mindre bärande kapacitet i vissa tillämpningar.
Utmaningar för att uppnå precisionshårda
material som rostfritt stål eller titan kan göra det svårt att uppnå exakta försänkningshål. Specialiserade verktyg av hög kvalitet krävs för att undvika att skada materialet och processen kan vara tidskrävande.
Högre tillverkningskostnader
på grund av behovet av precisionsverktyg och kvalificerad arbetskraft ökar räknarna ofta tillverkningskostnaderna. Detta kan vara en faktor i storskalig produktion där tids- och budgetbegränsningar är viktiga.
Tillämpningar av försänkningshål i olika branscher
Räknare hål har ett brett utbud av applikationer inom olika branscher, och erbjuder både estetiska och funktionella fördelar. De säkerställer fästelement som sitter spolning, minskar drag och ger släta ytor som förbättrar både utseende och prestanda.
Flyg-
Spolytor för reducerad aerodynamisk drag
i flyg- och rymdytor är avgörande för att minska drag. Räknare hål säkerställer fästelement som sitter spolning, minimerar turbulens och förbättrar bränsleeffektiviteten.
Stressreduktion i områden med hög stress
som räknar fastställare fördelar stress jämnare i områden med hög stress, vilket minskar risken för materiell trötthet och förbättrar säkerheten i flygplanets konstruktion.
För mer information om flyg- och rymdtillverkning, kolla in vår guide om Aerospace Parts and Components Manufacturing.
Bil
Genom att fästa kroppspaneler för en smidig finish
i fordonsindustrin används försänkningshål för att fästa kroppspaneler säkert utan att kompromissa med fordonets yttre finish. Detta säkerställer både estetisk tilltal och aerodynamisk prestanda.
Interiörmontering Utan att kompromissa med designen
i bilen, används räknare fästelement för att montera komponenter samtidigt som en elegant, oavbruten design upprätthålls. Det möjliggör släta ytor i områden som ofta berörs av passagerare.
Lär dig mer om biltillverkning i vår artikel om Automotive Parts and Components Manufacturing.
Tillverkning och montering
Förbättrad estetik i Consumer Products
CounterSink -hål används ofta i konsumentprodukter för att dölja fästelement, vilket säkerställer ett polerat, professionellt utseende. Detta är särskilt viktigt i avancerade varor där estetik spelar en viktig roll.
Slät drift av rörliga delar
i maskiner, försänkande hål förhindrar fästerhuvuden från att störa rörliga delar. Detta förbättrar säkerheten och förlänger livslängden för utrustning genom att undvika mekaniskt slitage.
För precisionstillverkningstekniker, utforska våra CNC Precision bearbetningstjänster.
Elektronik
Att upprätthålla släta yttre ytor i enhetshöljeselektronik
som smartphones och bärbara datorer förlitar sig på försänkningshål för att säkerställa att fästelement är spolade med den yttre ytan, vilket ger både en elegant design och förbättrad ergonomi.
Monteringskomponenter på PCB
i tryckta kretskort (PCB) används räknareskruvar för att säkra komponenter utan att störa andra lager. Detta hjälper till att säkerställa livslängd och tillförlitlighet för elektroniska enheter.
Konstruktion
Möbeltillverkning
Att skapa spolfogar och dölja
fästelement med försänkningshål gör det möjligt för möbeltillverkare att skapa släta, spolade leder medan de döljer skruvar. Detta resulterar i ett renare, mer professionellt utseende, särskilt i avancerade möbler.
Förbättring av den totala estetiken för produkten
som döljer fästelement med försänkningshål förbättrar det visuella tilltalet av möbler, vilket skapar en sömlös finish som belyser hantverket.
Marine Industry
Minskande drag och underhåll av smidiga skrovytor
som liknar flyg- och rymdindustrin använder försänkningshålen för att minska drag. Genom att säkerställa fästelement kan sitter flush på skrovytor, båtar och fartyg kan röra sig mer effektivt genom vatten.
Att förhindra korrosion genom att dölja fästelement
som döljer fästelement i marina miljöer minskar risken för korrosion, förlänger fartygets livslängd och säkerställer bättre prestanda under svåra förhållanden.
| Industry |
-fördelar med försänkande hål |
| Flyg- |
Reducerad drag, stressminskning |
| Bil |
Slät finish, sömlös montering |
| Tillverkning |
Förbättrad estetik, smidig drift |
| Elektronik |
Släta ytor, spolningskomponentmontering |
| Konstruktion |
Flush finish, säkerhet, dolda fästelement |
| Möbler |
Flush -leder, dolda fästelement, estetik |
| Marin |
Reducerad drag, korrosionsförebyggande |
Som ni ser är försänkningshål grundläggande för framgång i ett brett spektrum av industrier. De erbjuder funktionella fördelar som förbättrad prestanda och minskad stress, samtidigt som de ger estetiska fördelar som höjer den totala kvaliteten och utseendet på produkter.
CounterSink hålstorleksdiagram för vanliga fästelement
När du arbetar med försänkningshål är det viktigt att välja rätt storlek baserat på fästelementet du använder. Både ANSI och ISO tillhandahåller standardiserade storleksdiagram som hjälper till att säkerställa korrekt passform och spolning. Så här använder du dessa diagram för att matcha fästelement till lämpliga räknare.
ANSI Size -diagram för Socket Flat Head -skruvar
ANSI (American National Standards Institute) tillhandahåller specifika riktlinjer för dimensioner av försänkningshål för imperialistiska fästelement . Dessa används ofta i USA för platta skruvar, vilket säkerställer fästelement som sitter i linje med ytan.
| Fästelementstorlek (tråd) |
Pilothåldiameter (nära passform) |
Pilothåldiameter (normal passform) |
Pilothåldiameter (lös passform) |
Räknare Diameter |
Jordöverförandvinkel |
| #0 |
1/15 |
6/79 |
3/32 |
5/32 |
82 ° |
| #1 |
3/37 |
4/45 |
8/77 |
3/16 |
82 ° |
| #2 |
3/32 |
7/69 |
7/62 |
7/32 |
82 ° |
| #3 |
5/47 |
8/69 |
9/70 |
1/4 |
82 ° |
| #4 |
3/25 |
9/70 |
14/97 |
9/32 |
82 ° |
| #5 |
9/64 |
5/32 |
11/64 |
5/16 |
82 ° |
| #6 |
2/13 |
10/59 |
5/27 |
11/32 |
82 ° |
| #8 |
9/50 |
10/51 |
13/61 |
3/8 |
82 ° |
| #10 |
15/73 |
21/95 |
5/21 |
7/16 |
82 ° |
1: ANSI -storlek diagram för socket platt huvudfästelement
| fästelementstorlek |
. |
Tabell |
| 1/4 |
9/16 |
82 ° |
| 5/16 |
5/16 |
82 ° |
| 3/8 |
5/16 |
82 ° |
| 7/16 |
29/32 |
82 ° |
| 1/2 |
1 |
82 ° |
| 5/8 |
5/4 |
82 ° |
| 3/4 |
3/2 |
82 ° |
| 7/8 |
7/4 |
82 ° |
| 1 |
2 |
82 ° |
| 9/8 |
5/4 |
82 ° |
| 5/4 |
3/2 |
82 ° |
Tabell 2: Räknare storlek efter trådstorlek (ANSI)
ISO -storleksdiagram för olika trådstorlekar
För metriska fästelement definierar ISO (International Organization for Standardization) räknarstorlekar. Dessa standarder används ofta i global tillverkning, vilket säkerställer kompatibilitet mellan fästelement i olika länder.
| Trådstorlek (metrisk) |
Pilothåldiameter (Close Fit H12) |
Pilothåldiameter (Normal Fit H13) |
Pilothåldiameter (Löst passform H14) |
Räknare Diameter |
Jordförband Vinkel |
| M3 |
3,2 mm |
3,4 mm |
3,6 mm |
6,94 mm |
90 ° |
| M3.5 |
3,7 mm |
3,9 mm |
4,2 mm |
8,96 mm |
90 ° |
| M4 |
4,3 mm |
4,5 mm |
4,8 mm |
9,18 mm |
90 ° |
| M5 |
5,3 mm |
5,5 mm |
5,8 mm |
11,47 mm |
90 ° |
| M6 |
6,4 mm |
6,6 mm |
7,0 mm |
13,71 mm |
90 ° |
| M8 |
8,4 mm |
9,0 mm |
10,0 mm |
18,25 mm |
90 ° |
| M10 |
10,5 mm |
11,0 mm |
12,0 mm |
22,73 mm |
90 ° |
| M12 |
13,0 mm |
13,5 mm |
14,5 mm |
27.21 mm |
90 ° |
| M16 |
17,0 mm |
17,5 mm |
18,5 mm |
33,99 mm |
90 ° |
Tabell 3: ISO -storleksdiagram för metriska trådstorlekar
Hur man använder storleksdiagram för att matcha fästelement och säkerställa korrekt passform
Att använda dessa storleksdiagram är enkelt. Först identifiera storleken på fästelementet du använder (t.ex. #6 eller M4). Se sedan till diagrammet för att hitta rätt pilothålets diameter, försänkningsdiameter och vinkel. Se till att matcha skruvens huvudstorlek till försänkningsdiametern för att uppnå en spolning.
Här är en steg-för-steg-process:
Identifiera fästelementstorlek : Bestäm om du använder ett imperialistiskt eller metriskt fästelement.
Kontrollera pilothålstorlek : Använd diagrammet för att hitta rätt pilothåldiameter för fästelementet.
Match CounterSink Diameter : Se till att räknardiametern är större än fästelementhuvudet.
Använd rätt vinkel : Se till att vinkeln matchar fästelementstandarden (82 ° för ANSI, 90 ° för ISO).

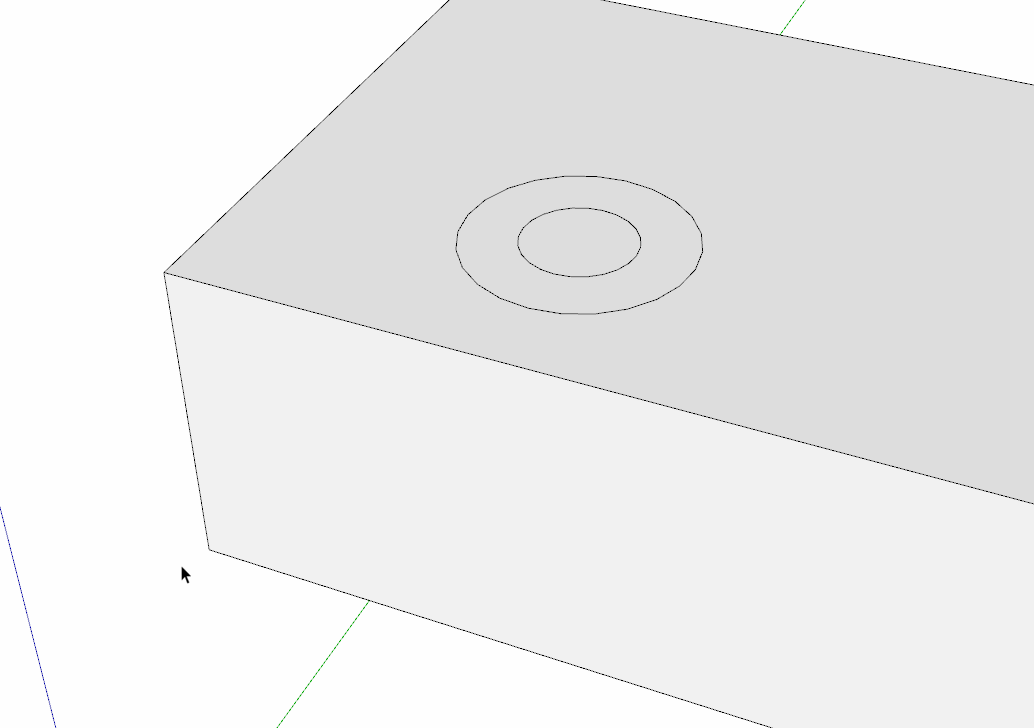

Designa försänkningshål med CAD -programvara
När man utformar försänkningshål i tekniska projekt spelar CAD -programvara en avgörande roll för att säkerställa precision och efterlevnad av standarder. Många populära CAD-program tillhandahåller inbyggda verktyg som förenklar counterink-håldesign, vilket säkerställer att ingenjörer kan skapa exakta modeller effektivt.
Inbyggd funktionalitet för att skapa försänkningar i CAD-program
Modern CAD-programvara, såsom Solidworks , AutoCAD , och Fusion 360 , innehåller inbyggda verktyg för att skapa försänkningshål. Dessa verktyg gör det möjligt för ingenjörer att snabbt lägga till standardräknare till mönster utan manuellt beräkna dimensioner. I Solidworks kan du till exempel använda hålguiden för att specificera diametern, vinkeln och djupet på försämringen. Detta verktyg justerar automatiskt hålet baserat på den valda fästelementtypen, oavsett om det följer ANSI- eller ISO -standarder.
| Programvarans |
nyckelfunktion för försänkningar |
| Solidworks |
Hålguide för snabb design |
| Autocad |
3D -modellering och anpassade parametrar |
| Fusion 360 |
Integrerade tillverkningsverktyg |
Betydelsen av att följa ANSI och ISO -standarder
Det är viktigt att designa försänkningshål som följer ANSI- eller ISO -standarder. Dessa standarder dikterar rätt vinkel och diameter för fästelement i olika regioner. Till exempel ANSI ofta en använder 82 ° vinkel för kejserliga fästelement, medan ISO rekommenderar en 90 ° vinkel för metriska skruvar. Genom att använda CAD -verktyg kan designers se till att försänkningsdimensionerna matchar fästelementen och undviker monteringsproblem under tillverkningen.
| Standardräknvinkel |
|
| ANSI |
82 ° |
| Iso |
90 ° |
Tips för att ordentligt definiera och ringa ut försänkningsfunktioner
När du utformar försänkningshål är det viktigt att definiera funktionerna tydligt på ritningen. CAD -programvara låter dig ange diametern, vinkeln och djupet på räkningen i designutrop . Dessa funktioner bör märkas med lämpliga symboler, som 'V ' för försänkningar. Se till att inkludera alla tre dimensioner (diameter, vinkel och pilothål) när du skapar ritningar. Detta säkerställer att tillverkaren har all information som behövs för att borra räknare hålet exakt.
Här är ett exempel på en ordentlig försänkning:
Ø10.0 ↧ 1,5 - 82 °
Denna utrop specificerar ett hål på 10 mm i diameter med en 1,5 mm djup, 82 ° försänkande.
Användning av GD & T -symboler : Se till att korrekt användning av GD & T (geometrisk dimensionering och tolerans) symboler för att ringa ut räkningsfunktionerna.
Inkludera toleransinformation : Vid behov, inkludera bilaterala eller ensidiga toleranser för att redogöra för alla variationer i tillverkningen.
Slutsats
Räknare hål är viktiga för konstruktion och tillverkning för att uppnå spolning och minska stress. Korrekt design, efter ANSI- eller ISO -standarder, säkerställer att fästelement passar säkert. Att använda CAD -programvara förenklar designprocessen, medan professionell tillverkning garanterar precision. För optimala resultat, arbeta alltid med erfarna tillverkare som förstår komplikationerna med räknare.
